Description

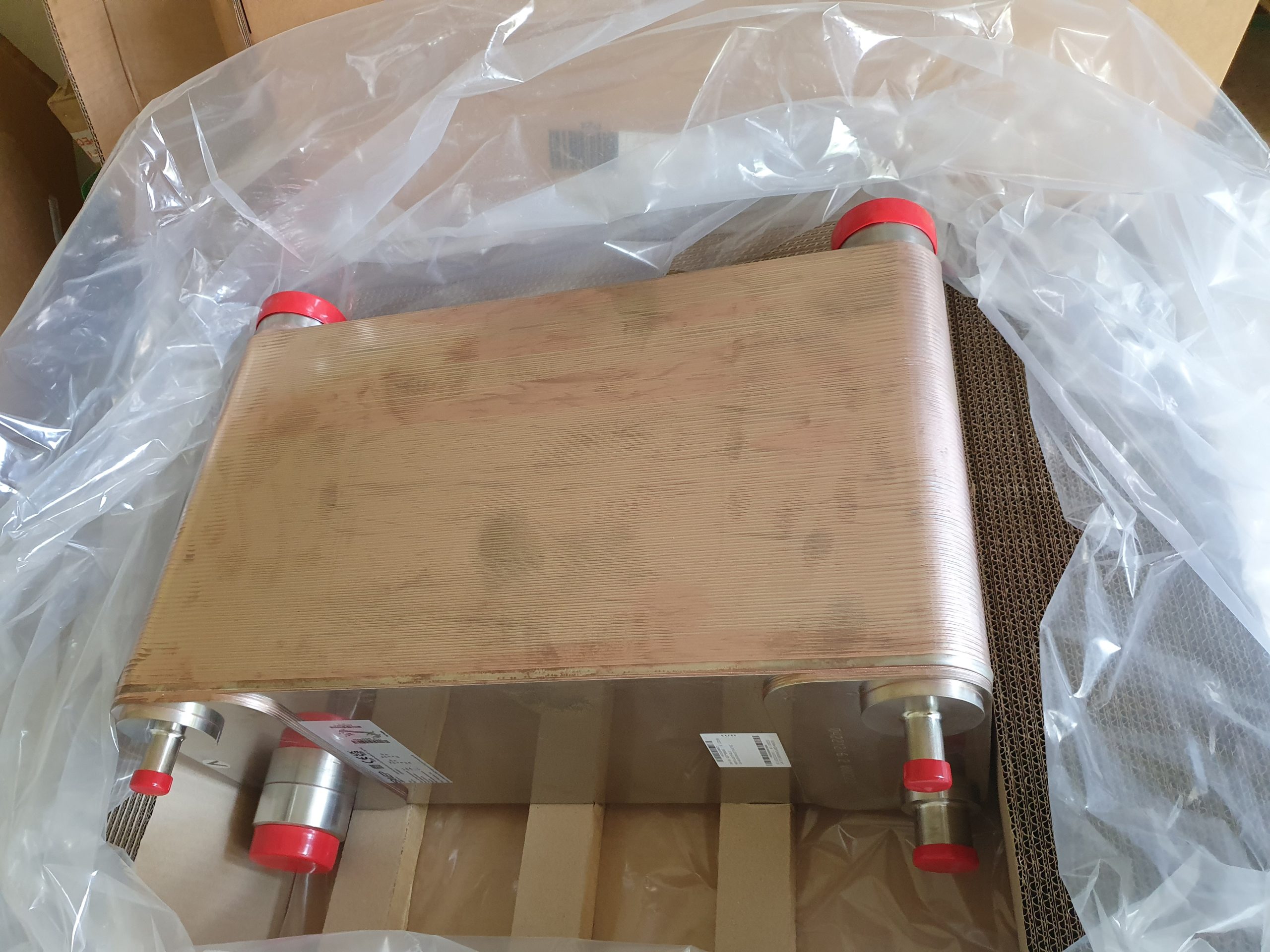

SWEP B400THX90/1P-SC-S adalah nomor identifikasi lengkap (
full part number) yang menjelaskan konfigurasi internal, jenis material, hingga batas tekanan operasional dari unit Brazed Plate Heat Exchanger (BPHE) merek
SWEP ini.
Berikut adalah rincian arti dari setiap segmen kode tambahan (/1P-SC-S) untuk melengkapi spesifikasi sebelumnya:
Dekode Nomenklatur Lengkap
-
- B400T: Seri model penukar panas untuk kapasitas besar.
- H: Tipe geometri pelat High Theta (efisiensi termal maksimal).
- X90: Total jumlah pelat di dalam unit (90 pelat).
- 1P: Single Pass (1 Aliran). Artinya, kedua fluida masuk dari satu sisi depan dan langsung keluar di sisi yang sama setelah satu kali melewati sirkuit pelat pelat tanpa berputar balik di dalam.
- SC: Standard Copper. Menunjukkan bahwa material pelat terbuat dari Stainless Steel dan disatukan menggunakan bahan pengikat/solder berupa Tembaga Murni (Copper).
- S: Standard Pressure Class. Menunjukkan bahwa unit ini dirancang untuk kelas tekanan standar. Berdasarkan standar sertifikasi EN 13345/PED, varian “S” umumnya memiliki tekanan kerja operasional maksimal sekitar 31 hingga 38 bar (tergantung spesifikasi fluida), yang ideal untuk sistem air/air, glikol, atau beberapa jenis refrigeran tekanan rendah-menengah.
Ringkasan Dimensi & Batas Operasional Tekanan “S”
Karena unit ini merupakan varian Standard Pressure (S), berikut adalah kalkulasi fisik dan mekanisnya:
- Ketebalan Unit (Panjang Paket Pelat): Mengikuti rumus resmi SWEP B400T yaitu 27,40 mm + (2,29 × Jumlah Pelat), maka untuk 90 pelat ketebalannya berkisar 233,5 mm.
- Berat Total Kosong: Berada di kisaran 73,4 kg (dihitung dari berat dasar 15,91 kg + (0,639 × 90 pelat) belum termasuk berat koneksi pipa).
- Kesesuaian Tekanan: Berbeda dengan varian berkode “-M” (Medium Pressure, ~48 bar) atau “-F/H” (High Pressure, ~50-55 bar), varian “-S” ini ditujukan agar lebih ekonomis untuk sistem yang tidak membutuhkan tekanan ekstrem.
